PCB'de farklı altın türleri kullanma rehberi
Altın kaplama basılı devreler (PCB'ler) için sıklıkla kullanılırken, en kullanışlı altın PCB yüzey kaplamasını seçmek biraz daha gizem olabilir. Enig, enepig ve altın parmaklar gibi altın kaplamaların farklı kompozisyonlarını ve pratik kullanımlarını anlamak, devre kartı ihtiyaçlarınızı karşılamak için doğru kaplamayı bulmanıza yardımcı olabilir.
Değerli bir emtia olarak altın
Takı gibi bir altın ürün satın aldığınızda, altın Karat (K) tarafından ölçülür. Karat saflığı ölçmek için kullanılan birimdir. [K "sayıları ne kadar yüksek olursa, altın o kadar saf olur. 24K en yüksek saflık,% 100 altın; parlak sarı renk bakımından yüksektir. 22k ve 18k, mücevherlere daha az ve daha yüksek olduğu için daha yaygın olarak anılır Yoğunluk. 24K Altın çok daha yumuşaktır ve giyilebilir ürünlerde kullanılması daha azdır. 22K Altın, hala sarı renkte ve iyi parladığı için ince mücevherlerde yaygın olarak kullanılır,% 8.33'lük bir bakiye gümüş olan% 91.67 altın içerir , çinko, nikel veya diğer metaller. 18K altın, ürüne yoğunluk eklemek için bakır veya gümüş gibi% 75 altın ve% 25 diğer metaldir ve daha ucuzdur.
PCB üretiminde kullanılan altın
PCB'lerle ilgili tüm altın uygulamaları için, saflık% 99,9 saf altındır, bu yüzey kaplamasını, aslında montajda bir atık ürün olan pahalı bir yol. Basılı devre kartlarına uygulanan birçok altın kaplama türü vardır, bazıları bitmiş montajın bir parçası olarak kalırken, SMT tasarıları ve montaj işlemi için altta yatan kaplamayı ve elektroles nikel kaplamayı korumak için kullanılır.
İcra
Tasarımcılar tarafından kullanılan en popüler yüzey kaplaması yumuşak bir altındır. 1-3 mikro inçte işlenir, biraz kendi kendini sınırlar ve kolayca yönetilir. Bir yüzey kaplaması olarak elektriksiz nikel daldırma altın (ENIG) iyi oksidasyon direncine sahiptir ve uygulandığında son derece düzdür, bu da montajdaki işleme zorluklarını hafifletir.

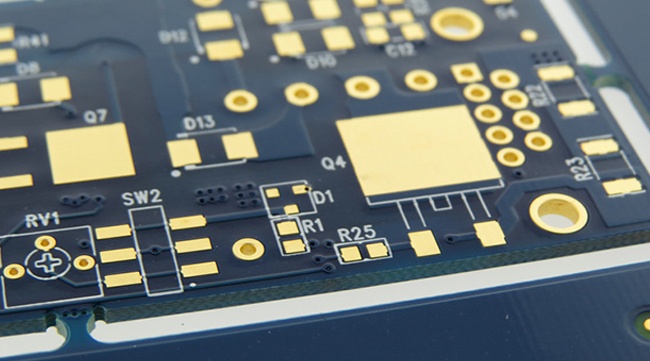

Enig yüzey kaplaması ile üretilen PCB
Altının bir atık ürünü olduğunu akılda tutarak, son zamanlarda tasarım mühendislerinin daha fazla altın ekleme isteklerini artırdığını gördük. 4-8 mikro inç Örnek için, bu kadar altın eklemek, ek maliyet, ek ipucu süresi ve üretim sırasında ayarlanmış standart işlem gerektirir. Bu, bu özel siparişler işlenirken hareket edebilecek ürünü sınırlar. Öyleyse neden altın miktarını artıralım? Sadece eklenen altının yeniden işlenmesi için gereken alanların korunmaya yardımcı olabileceğinden şüphelenilebilir.
IPC-4552'ye göre, altın yatağını artırma talebi, altta yatan nikelden ödün verebilir, tek amaç nikeli korumak ve CMS için işleme zorlukları oluşturmaktır.
Enepig
Enig'e benzer şekilde, elektroles nikel elektroles palladyum daldırma altın (enepig) sadece alaşıma palladyum ekler. Enig ilk tanıtıldığında, kendi sorunları vardı. Bahsedilecek ikisi ıslatılmayan ve siyah ped. Islanmaya ve ıslatmaya yardımcı olmak için altta yatan nikele paladyum eklemenin sorunu sınırlayacağı düşünülüyordu.
Enepig kaplaması beklendiği gibi kalkmadı. Ayrı bir işleme hattı ile birlikte çok pahalı palladyum için maliyet ekledi ve ekşi üretim, tasarımcılar ve alıcılar da. Bu bitiş artan işlem süreleri ve fiyatlar hacme bağlı olarak% 35-60 arttı. Ek maliyetle birlikte, teslim süreleri uzatılır. Süreç canlı ve iyi olmasına rağmen, tipik olarak sadece ayda bir kez veya hat dolacağı zaman çalışır.
Bu kaplamanın tel bağlanma ve raf ömrü için bazı avantajları vardır, ancak bir maliyetle gelir.
Altın Parmaklar PCB
Altın temasların farklı kullanım uygulamaları vardır. Bazıları bir kenar kart bağlantısı içindir ve bir çeşit veya ana tahta bağlantısına takılır. Yaşam döngüsünün uzun ömürlülüğü için yerleştirilmiş ve bırakılan bir kart, tekrar tekrar yerleştirilmiş ve çıkarılan bir kartın sert, altın kaplama bir yüzeye sahip olması gereken bir daldırma yüzeyine sahip olabilir.

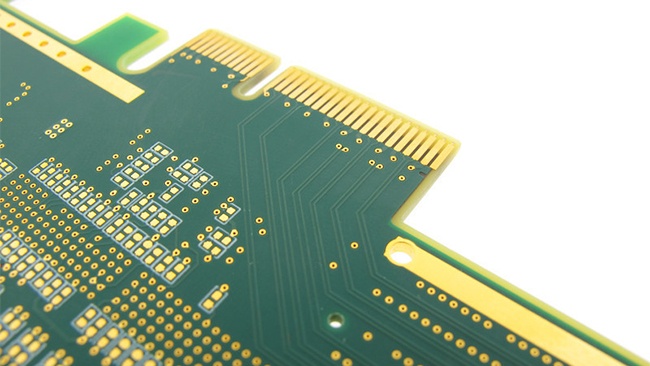

PCB altın parmaklarla üretilmiştir
Genellikle bir PCB, altta yatan altının bir tuş takımının birçok çalıştırma kuvvetine dayanması gereken bir membran anahtarı ile kombinasyon halinde kullanılır. Bir tuş takımının sekmelerindeki altın kaplama genellikle mühendis tarafından 200-300 mikro inçte tanımlanır. Sert altın, birçok harekete geçirme kuvvetinden veya 1000 veya daha fazlasına kadar ekleme ve çıkarma ve çıkarma amaçlıdır.
Uzun ömürü daha iyi anlamak için klavyenizi veya hesap makinenizi düşünün. Bir temas kurmak için her depresyon uzun kullanıma kadar dayanmalıdır. Bu tip altın kaplama, tamamen kimyasal bir reaksiyonun aksine bir elektrik yükü kullanılarak elektroliz veya elektrolitik kaplıdır. Kalınlık, kaplama döngüsü süresini değiştirerek kontrol edilebilir. Kalınlık genellikle .000015 "-. 000050" standart işleme arasındadır.
Flaş elektrolitik, sert altın ince bir kaplamadır. Daha kalın sert altın kaplamalardan farklı olarak, flaş altın SMT montajı için lüks olarak kalır, çünkü kaplama kalınlığı sert sekme altın kadar kalındır. Enig gibi, kalınlık aralığı sınırlıdır-tipik olarak .0000015 "-. 000003" kalınlığında.
Çözüm
Uygulamanıza özgü tedarikçinize sorular sorduğunuzdan emin olun. Ayrıca, en yüksek güvenilirliği oluşturmak ve en iyi süreçleri belirlemek için tasarım aşamalarının başlarında gereksinimleri tartışmanız önerilir.
